Opel Astra K с 2016 года - схема предохранителей - Auto Genius

  1. Блок предохранителей в моторном отсеке
  2. Блок предохранителей в приборной панели
  3. Блок предохранителей в багажном отделении

Год выпуска: 2016

Блок предохранителей в моторном отсеке

Год выпуска: 2016   Блок предохранителей в моторном отсеке   Opel Astra K - предохранители - моторный отсек Номер Цепь 1 Стартер 2 Стартер 3 Датчик выхлопных газов 4 Модуль управления двигателем 5 Функции двигателя 6 Модуль управления коробкой передач 7 - 8 Модуль управления двигателем 9 Система отопления, вентиляции и кондиционирования воздуха 10 - 11 Система блокировки задней двери 12 Функция массажа поясничного отдела позвоночника 13 Насос подогревателя жидкости 14 - 15 Датчик выхлопа 16 Система впрыска топлива 17 Система впрыска топлива 18 - 19 - 20 - 21 - 22 ABS 23 Система омывателя переднего и заднего стекла 24 - 25 Подогрев топлива в двигателях дизель 26 Модуль управления коробкой передач 27 7 Модуль задней двери с электроприводом 28 - 29 Обогрев заднего стекла 30 - 31 - 32 Трансформатор постоянного тока / светодиодный дисплей / электрический обогреватель / обогрев, вентиляция и кондиционирование воздуха / контроллер свечи накаливания / топливный насос 33 - 34 Звуковой сигнал 35 Розетка в багажном отделении 36 справа  Дальний свет (галоген) / правый ближний свет (светодиод) 37 Левый дальний свет (галоген) 38 8 Светодиодная фара / автоматическое регулирование угла наклона фар 39 Передняя противотуманная фара 40 OnStar 41 1 Датчик водяного / топливного насоса 42 Ручное регулирование угла наклона фар 43 Топливный насос 44 Камера заднего вида / внутреннее зеркало заднего вида / модуль прицепа / разъем питания 45 Левая светодиодная фара / автоматическое выравнивание левой фары 46 Комбинация приборов 47 Замок рулевой колонки 48 Задний стеклоочиститель 49 Подогрев зеркал 50 Светодиод правого отражателя / автоматический правая фара дальнего света 51 Левый ближний свет (светодиод) 52 Модуль управления двигателем / модуль управления коробкой передач 53 - 54 Стеклоочистители 55 - 56 - 57 -   Блок предохранителей в приборной панели   Opel Astra K - панель приборов с предохранителями Номер контура 1 - 2 Система отопления, вентиляции и кондиционирования, вентилятор 3 Сиденье с электроприводом со стороны водителя 4 Прикуриватель / передняя розетка 5 - 6 Лобовое стекло спереди 7 ABS 8 Подогрев руля 9 Модуль управления кузовным оборудованием 10 Электростеклоподъемники в задней части салона 11 Окно в крыше 12 Модуль управления кузовным оборудованием 13 Обогрев сидений (только для автомобилей без сирены) 14 Наружное зеркало / датчик дождя / ассистент полосы движения / функция дальнего света 15 Модуль управления кузовом 16 Модуль управления кузовом 17 Модуль управления кузовным оборудованием 18 Модуль управления кузовным оборудованием 19 Подключение к каналу передачи данных 20 Подушки безопасности 21 Система отопления, вентиляции и кондиционирования воздуха 22 Центральный замок задней двери 23 Система электронного ключа 24 Электрически регулируемая функция регулировки сиденья кресла 25 Переключатель с подсветкой n  a рулевое колесо 26 Замок зажигания / замок рулевой колонки 27 Модуль управления кузовным оборудованием 28 Разъем USB 29 - 30 Рычаг переключения передач 31 Стеклоочиститель заднего стекла 32 Модуль управления коробкой передач (только на автомобилях с системой стоп-старт) 33 Сигнализация / сирена 34 Помощь при парковке / система контроля слепых зон в зеркалах / информационно-развлекательная система / USB 35 гнездо OnStar 36 информационный дисплей / комбинация приборов / проигрыватель компакт-дисков 37 информационно-развлекательная система, радиоприемник   Блок предохранителей в багажном отделении   Opel Astra K - предохранители - номер багажника Цепь 1 - 2 - 3 Прицеп 4 Электрически регулируемое сиденье со стороны пассажира 5 - 6 Модуль предупреждения о расстоянии 7 - 8 - 9 Подогрев задних сидений (в автомобилях без сирены) 10 - 11 - 12 Обогрев передних сидений (для автомобилей с сиреной) 13 Обогрев задних сидений (для автомобилей с сиреной) 14 Обогрев руля (для автомобилей с обогревом и сиреной) 15 Вентиляция сидений 16 Сцепление прицепа 17 Сцепление прицепа 18 - 19 - 20 - 21 электрически складывающиеся сиденья 22 -   ПРИМЕЧАНИЕ

Opel Astra K - предохранители - моторный отсек Номер Цепь 1 Стартер 2 Стартер 3 Датчик выхлопных газов 4 Модуль управления двигателем 5 Функции двигателя 6 Модуль управления коробкой передач 7 - 8 Модуль управления двигателем 9 Система отопления, вентиляции и кондиционирования воздуха 10 - 11 Система блокировки задней двери 12 Функция массажа поясничного отдела позвоночника 13 Насос подогревателя жидкости 14 - 15 Датчик выхлопа 16 Система впрыска топлива 17 Система впрыска топлива 18 - 19 - 20 - 21 - 22 ABS 23 Система омывателя переднего и заднего стекла 24 - 25 Подогрев топлива в двигателях дизель 26 Модуль управления коробкой передач 27 7 Модуль задней двери с электроприводом 28 - 29 Обогрев заднего стекла 30 - 31 - 32 Трансформатор постоянного тока / светодиодный дисплей / электрический обогреватель / обогрев, вентиляция и кондиционирование воздуха / контроллер свечи накаливания / топливный насос 33 - 34 Звуковой сигнал 35 Розетка в багажном отделении 36 справа Дальний свет (галоген) / правый ближний свет (светодиод) 37 Левый дальний свет (галоген) 38 8 Светодиодная фара / автоматическое регулирование угла наклона фар 39 Передняя противотуманная фара 40 OnStar 41 1 Датчик водяного / топливного насоса 42 Ручное регулирование угла наклона фар 43 Топливный насос 44 Камера заднего вида / внутреннее зеркало заднего вида / модуль прицепа / разъем питания 45 Левая светодиодная фара / автоматическое выравнивание левой фары 46 Комбинация приборов 47 Замок рулевой колонки 48 Задний стеклоочиститель 49 Подогрев зеркал 50 Светодиод правого отражателя / автоматический правая фара дальнего света 51 Левый ближний свет (светодиод) 52 Модуль управления двигателем / модуль управления коробкой передач 53 - 54 Стеклоочистители 55 - 56 - 57 -

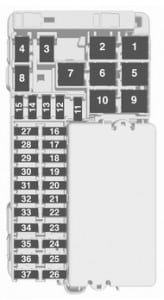

Блок предохранителей в приборной панели

Opel Astra K - панель приборов с предохранителями Номер контура 1 - 2 Система отопления, вентиляции и кондиционирования, вентилятор 3 Сиденье с электроприводом со стороны водителя 4 Прикуриватель / передняя розетка 5 - 6 Лобовое стекло спереди 7 ABS 8 Подогрев руля 9 Модуль управления кузовным оборудованием 10 Электростеклоподъемники в задней части салона 11 Окно в крыше 12 Модуль управления кузовным оборудованием 13 Обогрев сидений (только для автомобилей без сирены) 14 Наружное зеркало / датчик дождя / ассистент полосы движения / функция дальнего света 15 Модуль управления кузовом 16 Модуль управления кузовом 17 Модуль управления кузовным оборудованием 18 Модуль управления кузовным оборудованием 19 Подключение к каналу передачи данных 20 Подушки безопасности 21 Система отопления, вентиляции и кондиционирования воздуха 22 Центральный замок задней двери 23 Система электронного ключа 24 Электрически регулируемая функция регулировки сиденья кресла 25 Переключатель с подсветкой n a рулевое колесо 26 Замок зажигания / замок рулевой колонки 27 Модуль управления кузовным оборудованием 28 Разъем USB 29 - 30 Рычаг переключения передач 31 Стеклоочиститель заднего стекла 32 Модуль управления коробкой передач (только на автомобилях с системой стоп-старт) 33 Сигнализация / сирена 34 Помощь при парковке / система контроля слепых зон в зеркалах / информационно-развлекательная система / USB 35 гнездо OnStar 36 информационный дисплей / комбинация приборов / проигрыватель компакт-дисков 37 информационно-развлекательная система, радиоприемник

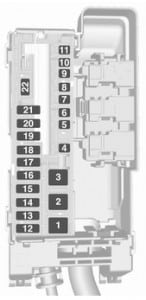

Блок предохранителей в багажном отделении

Opel Astra K - предохранители - номер багажника Цепь 1 - 2 - 3 Прицеп 4 Электрически регулируемое сиденье со стороны пассажира 5 - 6 Модуль предупреждения о расстоянии 7 - 8 - 9 Подогрев задних сидений (в автомобилях без сирены) 10 - 11 - 12 Обогрев передних сидений (для автомобилей с сиреной) 13 Обогрев задних сидений (для автомобилей с сиреной) 14 Обогрев руля (для автомобилей с обогревом и сиреной) 15 Вентиляция сидений 16 Сцепление прицепа 17 Сцепление прицепа 18 - 19 - 20 - 21 электрически складывающиеся сиденья 22 -

ПРИМЕЧАНИЕ. Описание предохранителей может отличаться в зависимости от года выпуска автомобиля, версии двигателя и комплектации.
