Ремонт дорожно-строительной техники редко бывает плановым. Виброкатки работают в условиях постоянных ударных нагрузок, и амортизирующие узлы принимают на себя основной удар. Когда деталь выходит из строя, а заводская маркировка стерта коррозией или масляными подтеками, задача поиска замены усложняется. Для импортных катков — Hamm, Bomag, Dynapac, Ammann — ситуация осложняется долгой логистикой оригинальных запчастей. Подобрать аналог можно без обращения к дилеру, если систематизировать поиск: от модели машины к номеру детали, а затем — к геометрическим параметрам.
Специфика амортизаторов импортных виброкатков
Перед заказом амортизаторов катка проверьте не только геометрию опор, но и состояние посадочных поверхностей и нагрузку в конкретной модификации машины.
Рабочая среда таких деталей агрессивна: асфальтобетонная пыль, перепады температур, постоянное воздействие вибрации с частотой до 40 Гц. При выходе амортизатора из строя каток не просто теряет качество уплотнения — возникает риск разрушения сварных швов рамы и преждевременного усталостного разрушения металлоконструкций.
Поиск по модели дорожного катка
Самый очевидный путь — открыть каталог запчастей по модели машины. Однако и здесь есть подводные камни. Модельный ряд импортных катков постоянно обновляется, а одна и та же модель может выпускаться в разных ревизиях.
- Уточнение модификации. Hamm DV 6 и Hamm DV 6i имеют разные системы подвески. Необходимо знать не только модель, но и год выпуска, серийный номер машины.
- Тип барабана. У гладких и кулачковых барабанов разные массы и, соответственно, разные требования к демпфированию. Амортизаторы для комбинированных катков также отличаются.
- Расположение узла. Передняя и задняя подвески на тандемных катках редко бывают идентичными из-за разницы в развесовке.
Если технический паспорт машины доступен, поиск через структуру каталога по серийному номеру (VIN или Frame Number) дает самую точную выборку. Производители вроде Bomag и Dynapac поддерживают электронные каталоги EPC, где по серийному номеру агрегата выдается точный артикул амортизатора.
Подбор по заводскому номеру детали
Если номер удалось прочитать на корпусе старой детали, процесс подбора сводится к поиску по кросс-номерам. Оригинальный артикул (OEM-номер) — это ключ к базам данных поставщиков аналогов.
Сложность заключается в том, что номера наносятся ударным способом или краской на штоке или цилиндре. После нескольких сезонов работы в абразивной среде маркировка часто становится нечитаемой. Если часть номера сохранилась, можно использовать поисковые фильтры по маске (например, 205* для серии Bomag), но это требует перепроверки по чертежам.
Еще один нюанс — разделение на оригинал и aftermarket. Оригинальные детали поставляются в упаковке бренда катка, но физически их производят специализированные заводы (OEM-поставщики). Иногда деталь под брендом caterpillar стоит в два раза дороже точно такой же детали в упаковке производителя, который делает этот узел для Caterpillar на конвейере. Поиск по OEM-номеру позволяет найти эти заводские аналоги.
Подбор по геометрии: когда каталогов недостаточно

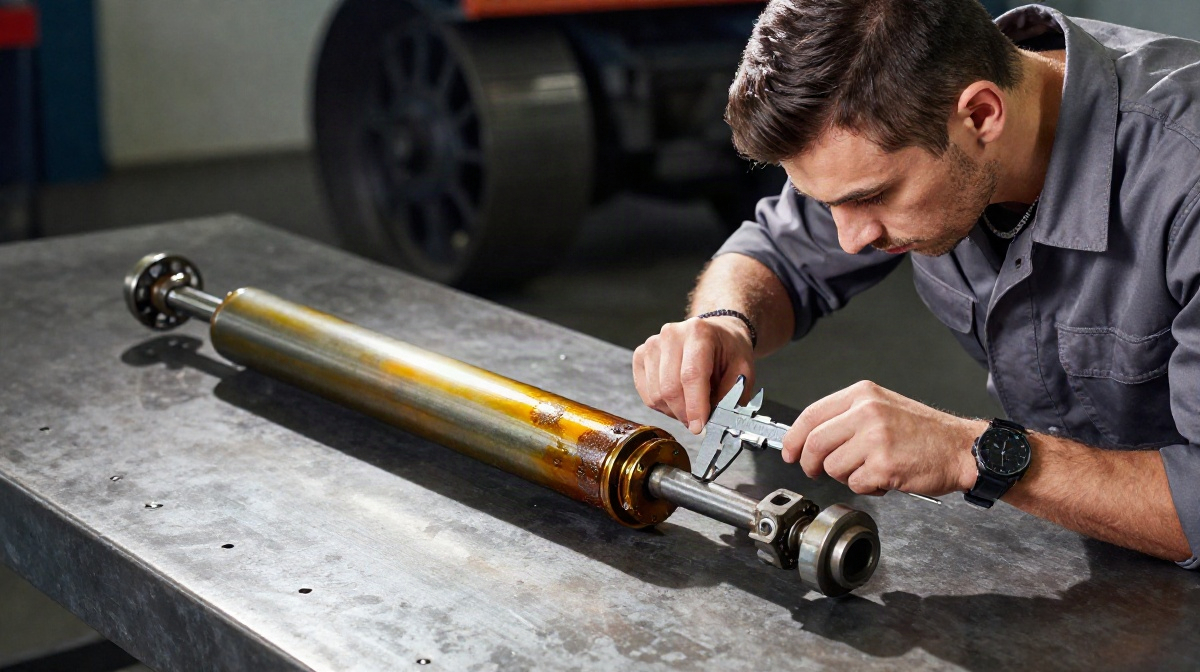

На практике часто бывает так, что артикул неизвестен, а каток нужно запускать в работу. В таких случаях остается последний, самый трудоемкий, но надежный критерий — геометрия детали. Подбор по размерам требует точных замеров штангенциркулем и линейкой.
Ключевые параметры для замеров
При поиске амортизатора по геометрии необходимо зафиксировать следующий набор размеров:
| Параметр | Как замерять | На что обратить внимание |
|---|---|---|
| Общая длина (по центрам проушин) | От центра внутреннего отверстия одной проушины до центра другой | Замерять в свободном (несжатом) состоянии |
| Диаметр проушины (внутренний) | Штангенциркулем по внутреннему отверстию | Допуск обычно не превышает 0.1–0.2 мм, иначе появится люфт |
| Длина рабочего хода | Разница между длиной в полностью сжатом и полностью разжатом состоянии | Определяет способность гасить удары определенной амплитуды |
| Диаметр цилиндра (корпуса) | По внешнему контуру рабочего цилиндра | Косвенно указывает на объем масла и усилие сопротивления |
| Диаметр штока | По рабочей поверхности штока | Определяет площадь поршня и энергоемкость |
| Тип крепления | Визуально | Проушина-проушина, штырь-штырь, проушина-штырь |
Нельзя ориентироваться только на общую длину. Два амортизатора с длиной по центрам 350 мм могут иметь существенно различающиеся характеристики жёсткости и демпфирования и рабочий ход. Установка короткоходного амортизатора на место длинноходного приведет к жесткому удару в крайних точках и разрушению подвески.
На что влияет жесткость и усилие сопротивления
Геометрические размеры определяют только возможность физически установить деталь на место. Работу катка обеспечивает внутренняя характеристика амортизатора — кривая усилия сопротивления. Она зависит от площади клапанов, вязкости масла и диаметра штока.
Подобрать точную характеристику без стендовых испытаний невозможно, поэтому при замене по геометрии опираются на правило массы: чем тяжелее барабан катка, тем большего объема должен быть цилиндр амортизатора. Для легких ремонтных катков массой до 3 тонн используют компактные гидроцилиндры с односторонним действием. Для тяжелых машин массой 12–15 тонн требуются массивные узлы с двухтрубной конструкцией и выносным резервуаром.
Если приходится ставить аналог с неизвестными внутренними параметрами, предпочтение отдается более жесткому узлу. Недостаточное демпфирование сразу проявится в виде «прыгающего» барабана и биения в раму. Избыточное демпфирование менее критично — оно лишь сделает ход машины более жестким, но сохранит ресурс металлоконструкций.
Типичные ошибки при замене виброизоляторов
Опыт эксплуатации и ремонта импортных катков позволяет выделить несколько систематических ошибок при подборе и установке амортизаторов:
- Установка автомобильных амортизаторов. Автомобильные узлы рассчитаны на низкочастотные колебания большой массы с малыми амплитудами. Виброкаток генерирует высокочастотную вибрацию малой массы с большими амплитудами. Автомобильный амортизатор на катке выйдет из строя за несколько часов из-за вспенивания масла и разрушения клапанной шайбы.
- Игнорирование типа крепления. Попытка развернуть проушину или пересверлить отверстие под другой диаметр пальца ведет к ослаблению узла. Усилия в подвеске катка таковы, что даже небольшое ослабление посадки приводит к быстрому износу пальца и проушины (эффект эллипсизации).
- Замена только одного амортизатора из пары. Если на барабане стоят два узла, менять их нужно одновременно. Новая деталь имеет полную жесткость, старая — сниженную из-за износа уплотнений и разжижения масла. Неравномерное сопротивление приведет к перекосу барабана и неравномерному уплотнению покрытия.
- Неверная ориентация. Некоторые гидравлические амортизаторы имеют направленность работы (например, компенсационный клапан при растяжении). Установка перевернутого узла меняет алгоритм работы подвески.
Правила монтажа и обкатки
Даже правильно подобранная деталь может выйти из строя при нарушении технологии установки. Перед монтажом нового амортизатора необходимо очистить посадочные места от грязи и проверить состояние пальцев. Изношенный палец с выработкой более 0.5 мм быстро разобьет новую проушину.
Гидравлические амортизаторы перед установкой нужно прокачать. Это операция, при которой шток несколько раз вытягивают и утапливают до упора без усилия. Прокачка удаляет воздух из рабочей полости цилиндра и предотвращает гидравлический удар при первом нагружении. Если узел установлен без прокачки, есть риск разрушения внутренних клапанов уже на первых метрах уплотнения.
Затяжку резьбовых соединений крепления производят строго динамометрическим ключом по спецификации производителя катка. Перетяжка деформирует сайлентблоки в проушинах (если они имеются), а недотяжка ведет к самоотвинчиванию от вибрации.
Резюме: алгоритм действий при поиске
Поиск амортизатора для импортного катка выстраивается в четкую последовательность:
- Определить модель, модификацию и серийный номер машины.
- Попытаться найти оригинальный артикул по каталогу EPC.
- Если каталог недоступен, считать номер со старой детали и найти кросс-аналоги.
- При отсутствии номера — снять старую деталь и составить карту размеров (длина, ход, проушины, цилиндр, шток).
- По размерам отфильтровать кандидатов, выбирая узлы с максимальным соответствием по диаметру цилиндра и ходу штока.
Системный подход исключает ситуации, когда купленная деталь не встает на место или не справляется с нагрузкой. Точность в замерах и внимание к техническим нюансам импортной подвески экономят время простоя техники и предотвращают повторный разбор узла.
