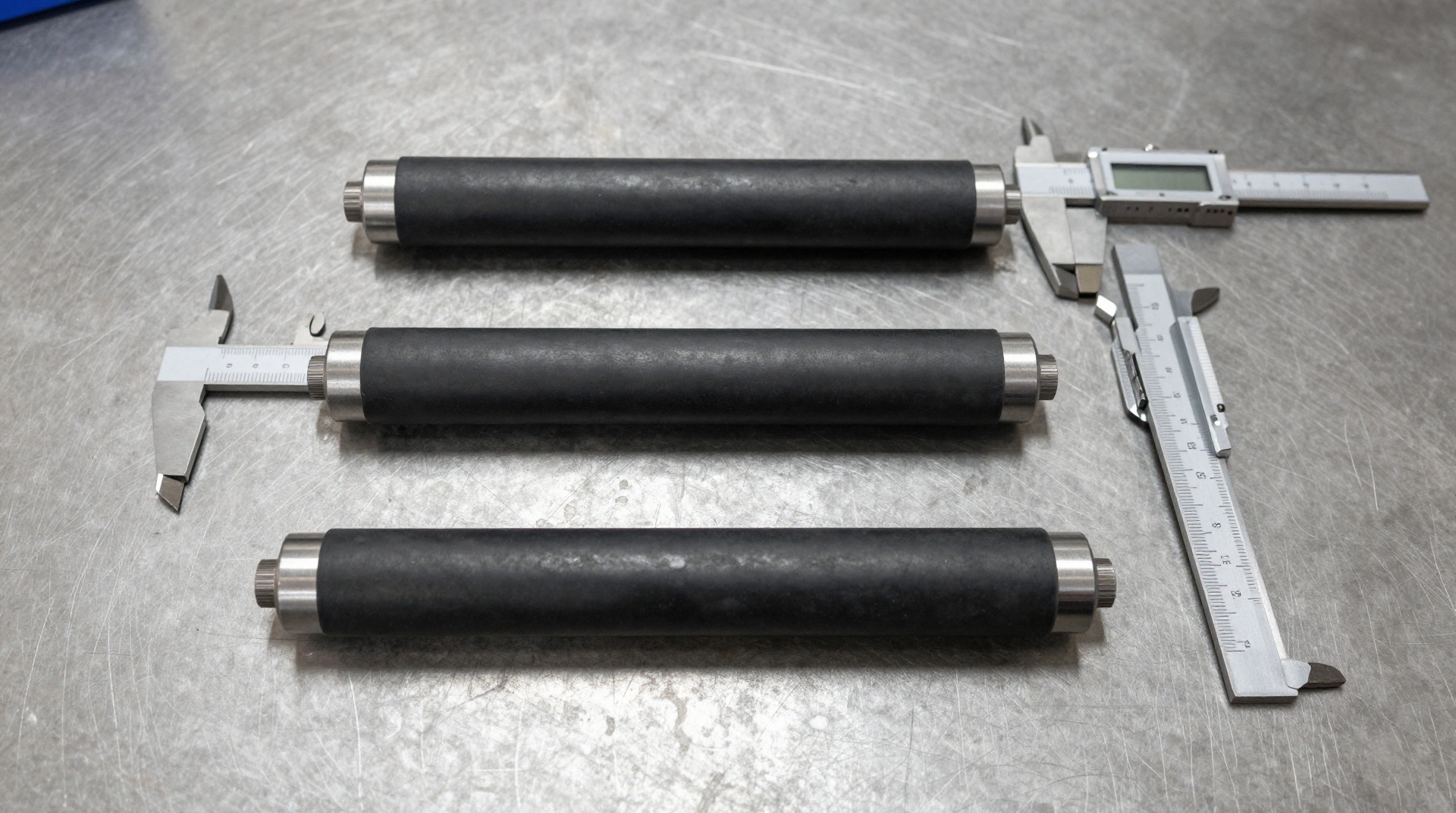

Виброопоры Bomag: как отличить 06129902, 06180100 и 06118715 и не ошибиться при замене

Опубликовано: 16.07.2026

Если нужна именно эта позиция, отдельно сверяют позицию Bomag 06129902: артикул, размеры, крепеж и применяемость должны совпадать с конкретной моделью техники.

Проблема усугубляется тем, что в документации Bomag эти узлы иногда фигурируют под пересекающимися номерами комплектаций, а на вторичном рынке продавцы частенько объединяют их в одну позицию с пометкой «аналог». Разберёмся, чем именно они различаются и как проверить деталь до установки.

Зачем вообще точность

Виброопора на катке — это не просто резиновая подушка. Это рассчитанный упругий элемент, который одновременно выполняет несколько функций: передаёт вынуждающую силу от вибратора к вальцу, ограничивает амплитуду колебаний рамы и защищает узлы гидравлики от разрушительных нагрузок. Жёсткость резинового массива, геометрия металлических закладных деталей и предварительное сжатие при затяжке — всё это подобрано под конкретную массу вальца и диапазон частот вибрации.

Если установить опору с заниженной жёсткостью, вибратор будет «проседать» — часть энергии уйдёт в деформацию резины вместо работы по грунту. Перегруженная опора, напротив, передаст на раму ударные нагрузки, от которых треснут сварные швы или вырвет крепёжные площадки. Ни тот, ни другой сценарий не проявляется мгновенно: разрушение идёт неделями, а когда каток встаёт, виноватым оказывают именно виброопору.

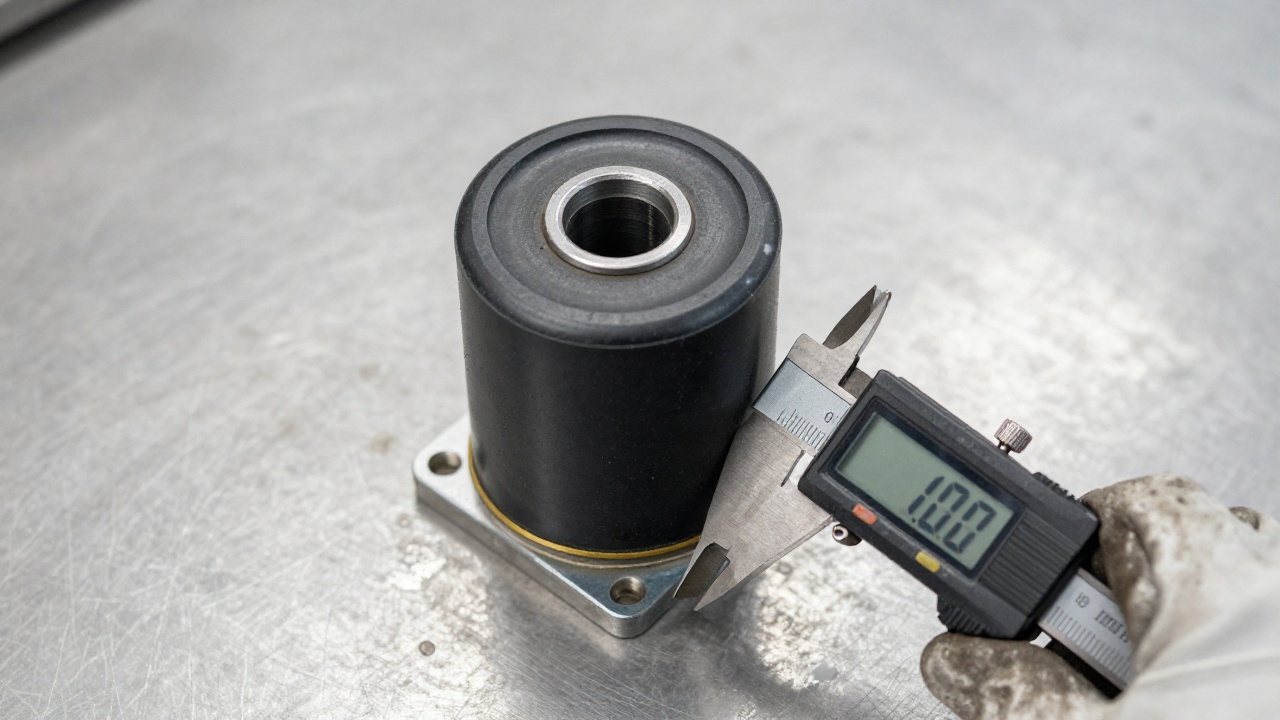

Артикул 06129902

Эта опора применяется на лёгких и средних гладковальцовых катках Bomag — преимущественно в линейках BW 120–BW 154. Её характерные признаки:

• Наружный диаметр резинового массива — около 155 мм;
• Высота в свободном состоянии — порядка 68 мм;
• Отверстия под крепёж расположены по центру верхней и нижней металлических плит;
• Резина средней жёсткости, рассчитанная на рабочие частоты до 55–60 Гц.

На практике 06129902 — самая распространённая позиция, и именно её чаще всего пытаются подсунуть вместо двух других. Она действительно подходит на многие машины, но только те, для которых изначально была спроектирована.

Артикул 06180100

Визуально — близнец предыдущей, но с ключевыми отличиями в деталях. 06180100 стоит на катках с большей массой вальца и на комбинированных машинах, где виброопора работает в более жёстком режиме из-за повышенной статической нагрузки.

• Диаметр резинового массива совпадает — те же ~155 мм;
• Высота свободная чуть меньше — около 63–65 мм;
• Резина заметно жёстче: при одинаковом усилии сжатие меньше примерно на 15–20%;
• Металлические закладные детали имеют увеличенную толщину, что видно при внимательном осмотре торцов.

Ошибка при подстановке 06180100 вместо 06129902 приводит к тому, что рама лёгкого катка начинает испытывать избыточные нагрузки — жёсткая опора хуже гасит колебания, и водитель физически ощущает возрастание вибрации на площадке управления. Обратная замена (мягкая на тяжёлую машину) даёт эффект «провисания» вальца и неравномерного уплотнения.

Артикул 06118715

Третья позиция — уже для тяжёлых гладковальцовых катков и некоторых моделей с амортизирующей рамой. Здесь конструкторы Bomag пошли по другому пути: вместо увеличения жёсткости резины они изменили геометрию упругого элемента.

• Диаметр увеличен до ~165 мм;
• Высота — около 72 мм в свободном состоянии;
• Резиновый массив имеет несимметричный профиль — с одной стороны есть выраженный скос, который определяет правильную ориентацию при монтаже;
• Рабочий диапазон частот смещён в сторону более низких значений — 35–50 Гц, что соответствует тяжёлым машинам.

Именно 06118715 чаще всего путают с двумя остальными из-за того, что при беглом осмотре разница в 10 мм по диаметру незаметна, а скос резины принимают за производственный брак или следствие износа.

Как проверить деталь в руках

Несколько практических приёмов, которые работают без доступа к каталогу:

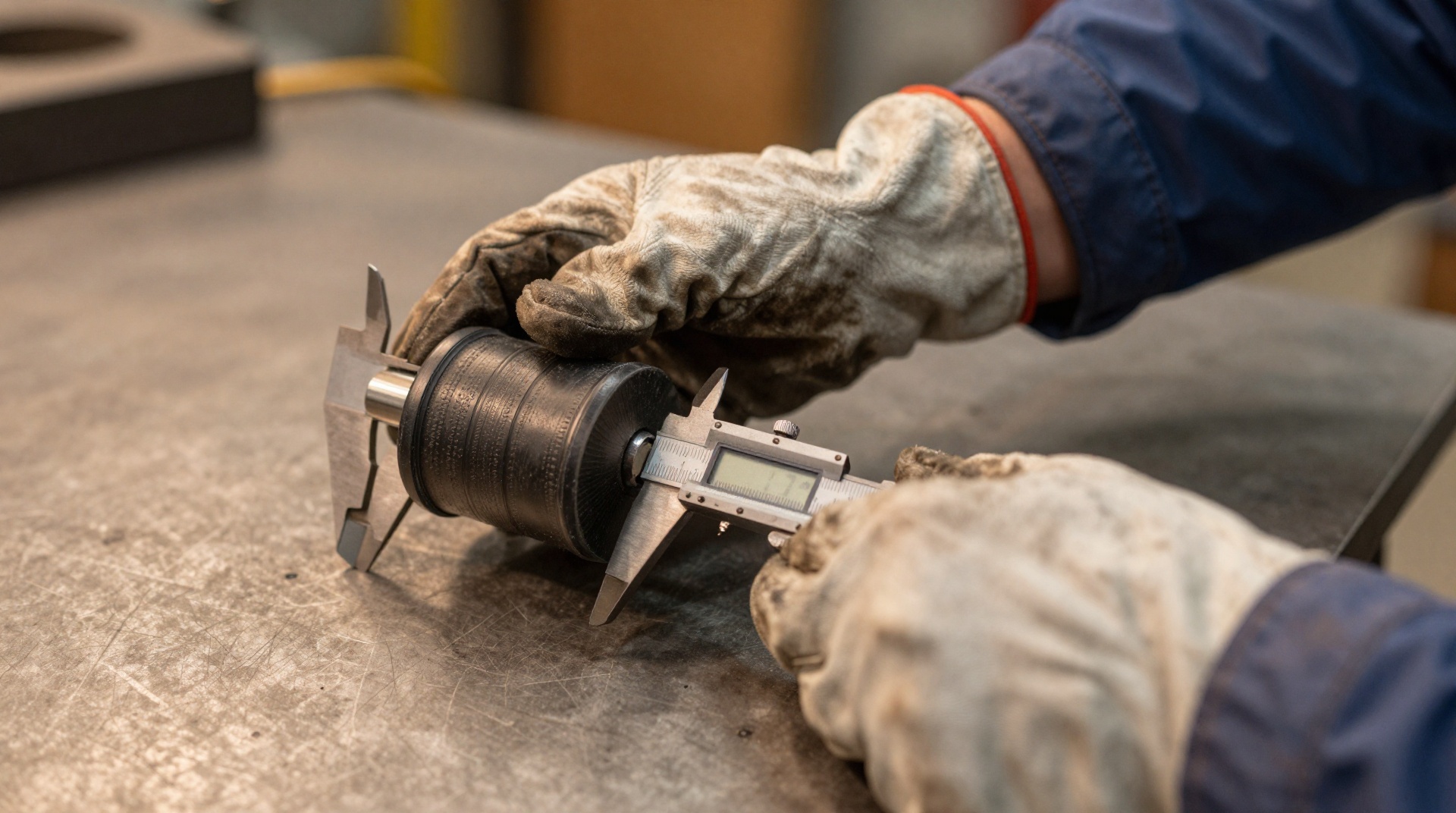

Замер штангенциркулем. Диаметр — первый и самый надёжный маркер. 155 мм против 165 мм различаются однозначно. Высота во свободном состоянии тоже информативна, но важно помнить, что резина со временем «усаживается», и разница в 3–5 мм может быть следствием возраста, а не изначальной спецификации.

Оценка жёсткости вручную. Если есть доступ к двум опорам одновременно — сжать их руками или в тисках при одинаковом усилии. Разница между 06129902 и 06180100 ощущается достаточно явно. Метод грубый, но для отсева явного несоответствия подходит.

Осмотр металлических плит. Толщина закладных, наличие или отсутствие фасок на отверстиях, маркировка на металле — у оригинальных деталей Bomag номер часто выбит прямо на верхней плите мелким шрифтом. Даже если часть символов стёрта, оставшихся обычно достаточно для идентификации.

Проверка по серийному номеру машины. Самый надёжный способ, который почему-то используют в последнюю очередь. По серийный номер-номеру катка через дилера или электронный каталог можно получить точный список запчастей для конкретной комплектации. Это занимает десять минут, но исключает любую ошибку.

Типичные ошибки при заказе

Самая распространённая ситуация: механик снимает изношенную опору, видит, что на ней ничего не читается, и заказывает «такую же» по фотографии. Фотография не передаёт ни жёсткость, ни точные размеры, ни толщину металла — продавец отправляет то, что есть на складе, и с вероятностью 30–40% это оказывается не та позиция.

Вторая ошибка — ориентация только на модель катка без учёта года выпуска и модификации. Bomag неоднократно менял комплектации в рамках одной модели, и каток BW 131 образца 2008 года и BW 131 образца 2015 года могут нести разные виброопоры.

Третья — покупка «универсального аналога». Китайские и российские производители действительно выпускают заменители, но под одним артикулом они иногда объединяют две оригинальные позиции, заявляя совместимость с обеими. На практике это означает компромиссные характеристики, которые не совпадают ни с одной из исходных спецификаций.

Что делать, если сомнения остались

Если ни один из способов не даёт уверенности, рациональный подход — установить одну опору из новых, вывести каток на ровную площадку и включить вибрацию на рабочих частотах. Оценить вибрацию на раме визуально и тактильно. Если картина соответствует нормальной работе — ставить остальные. Если рама «чувствуется» сильнее обычного или валец ведёт себя иначе — деталь не та, и лучше вернуть её до того, как затянуты все гайки и испачкана резина.

Виброопора — деталь не самая дорогая, но её влияние на ресурс катка несоразмерно цене. Потратить полчаса на замеры и проверку артикула значительно дешевле, чем ремонтировать раму или переделывать участок дороги, который не был должным образом уплотнен из-за неправильно подобранного узла.
